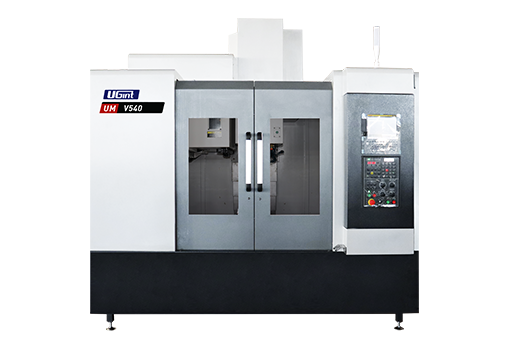

UM V540
高速加工中心
高速/重切削 加工領域中合適的加工設備
配置能充分利用空間的Twin Arm ATC

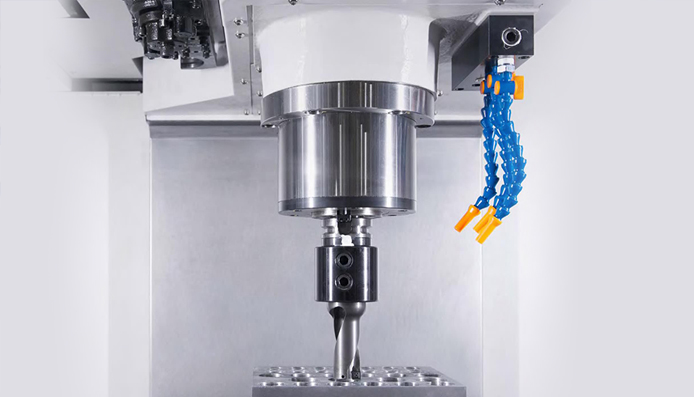

高速/重切削 加工領域中***合適的加工設備
同級中***高速及***強功率，通過廣泛加工能力，實現生產革新。

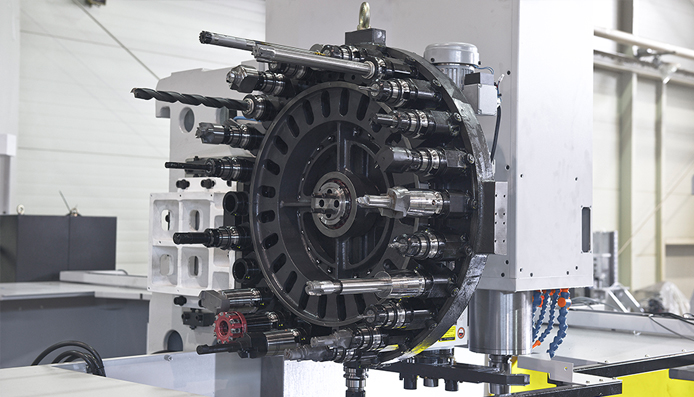

ATC
標準采用24把刀具，可選配30把刀具的Twin Arm ATC，擴大加工刀具的選擇范圍，并以隨機刀具選擇方式，大幅度縮短了刀具的更換時間。

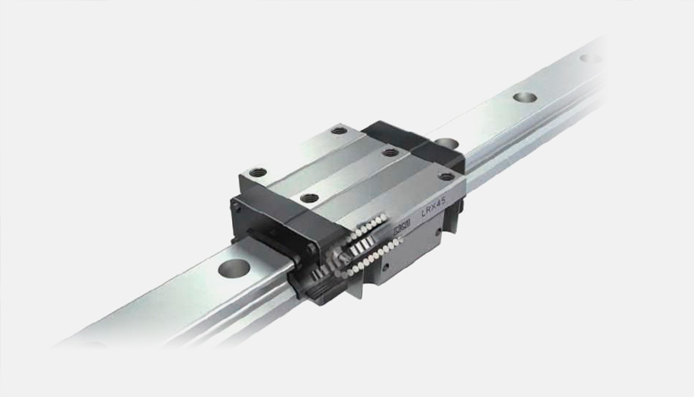

采用ROLLER GUIDEWAY
設備安裝滾柱導軌，減少移動時發生的噪音，提高移動速度及減少非切削時間。
快速移動速度 : 36/36/30min
UM V540 | ||
工作臺 | ||
工作臺長度 | 1000 mm | |
工作臺寬度 | 550 mm | |
承重 | 600 kg | |
行程 | ||
X軸 | 800 mm | |
Y軸 | 540 mm | |
Z軸 | 540 mm | |
主軸 | ||
主軸速度 | 12000 [15000] rpm | |
功率 | 11/15/18.5[20.4] kW | |
扭矩 | 70/95.5/118[259] N.m | |
錐度 | NT #40 | |
移動速度 | ||
X軸 | 36 m/min | |
Y軸 | 36 m/min | |
Z軸 | 30 m/min | |
切削進給 | 10000 mm/min | |
ATC | ||
刀具數量 | 24 [30] | |
直徑 | ?78（連續） | |
?117（無連續） | ||
長度 | 300 mm | |
重量 | 8 kg | |
換刀時間 | 3.3 sec | |
機床尺寸 | ||
長度 | 2550 mm | |
高度 | 2390 mm | |
寬度 | 2800 mm | |
重量 | 5800 kg | |
系統 | FANUC Oi MF PLUS | |
